锚杆托盘模具是锚托盘生产线中不可或缺的组成部分，同其他冲压模具的制造工艺差不多。锚杆托盘模具的一种复合模具，可一次实现冲压、冲孔、剪切等功能。山东威力重工机床有限公司在锚杆托盘模具的设计制造上是很有发言权的，在模具的设计制造上经过了三代的更新换代，锚杆托盘模具针对更换易损件更换更方便、快捷、易维修、易清理氧化皮，使用寿命更长，方便保养等特点。锚杆托盘模具是公司的专利产品，其专利号为：2020207997924、。。那么锚杆托盘模具是如何制造的？
锚杆托盘
锚杆托盘模具的加工工艺流程：
1.锚杆托盘模具底面加工，加工量保证。
2.铸件毛坯基准找正，2D、3D型面余量检查。
3.2D、3D型面粗加工，非安装非工作平面加工。
4.锚杆托盘模具半精加工前，侧基准面的找正确保精度。
5.半精加工2D、3D型面，精加工各类安装工作面，半精加工各类导向面、导向孔，留余量精加工工艺基准孔及高度基准面，并记录数据。
6.检验复查加工精度。
7.钳工镶作工序。
8.锚杆托盘模具精加工前，工艺基准孔基准面找正，镶块余量检查。
9.精加工型面2D、3D，侧冲型面及孔位，精加工工艺基准孔及高度基准，精加工导向面及导向孔。
10.检验复查加工精度。

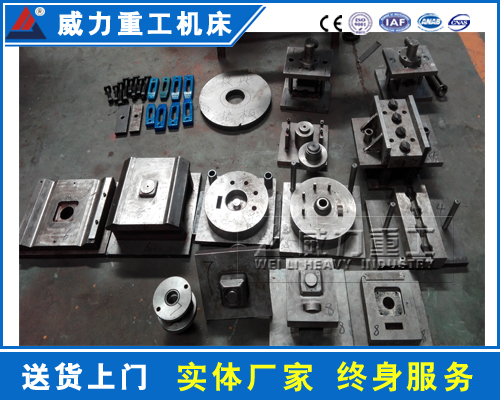

锚杆托盘模具厂家
锚杆托盘模具冲压加工工艺的优点：
1、锚杆托盘模具冲压加工可以获得极高的生产效率
2、可以得到形状比较复杂、用其它加工方法难以加工的产品，如薄壳工件等
3、产品的尺寸精度与模具的精度相关；因此，尺寸较稳定、互换性较高
4、材料利用率较高，冲压耗能少；单位产品的成本较低
6、适合于大批量的生产
