锚杆、托盘、锚索等都是矿用支护系统中重要的组成部分。其中矿用支护托盘也称为锚杆托盘、锚索托盘，是一种常用的组合支护产品，用于井下巷道的护帮、护顶作用；采用高强度板材设计制造，轻便易安装，能提高表面控制效果,经济成本低，支护效果好。 确保矿井工人的安全生产，托盘的材质和生产工艺直接影响其质量。那么你知道矿用支护托盘是用什么机器设备生产的吗？
压制成型锚杆托盘

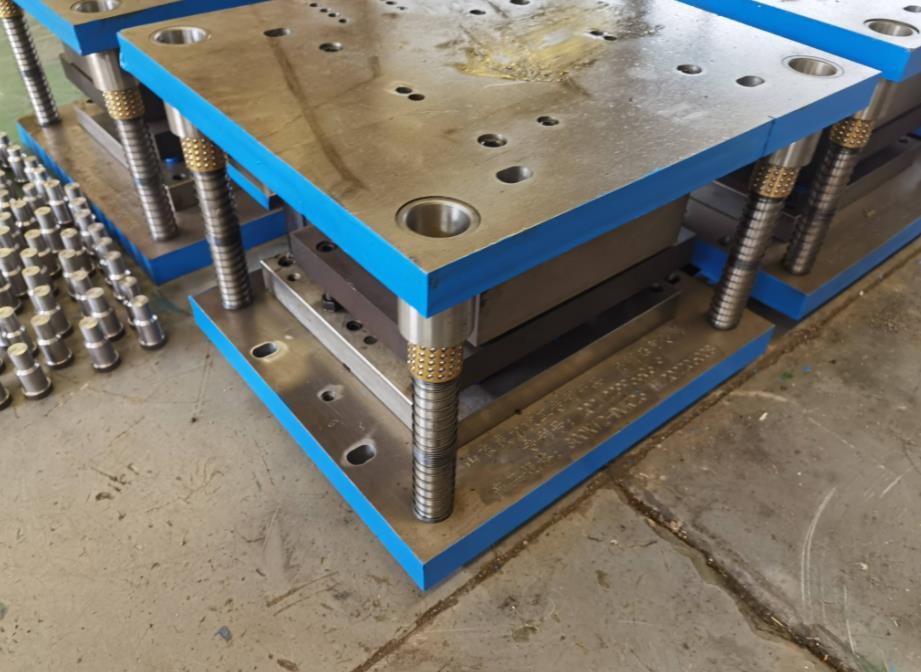

锚杆托盘的具体型号有很多，主要根据施工要求搭配着不同功能的锚杆托盘。矿用支护托盘常用有圆形、方形、蝶形、W钢带、U型、瓦楞型等。通常只需要一台锚杆托盘液压机更换模具，就可完成多种型号的锚托盘。冲压矿用支护托盘的必不可少的设备就是液压机和锚杆托盘模具。现在随着煤矿行业的发展，锚杆托盘的生产制造也由原来的人工、半自动，发展为全自动模式，彻底解放了人力，且加工效率高。通常300x300及以上的托盘可一分钟出4-10块。150x150mm及以下的托盘，一分钟可出10-15块左右。具体看选用哪种形式的锚杆托盘自动化生产线。

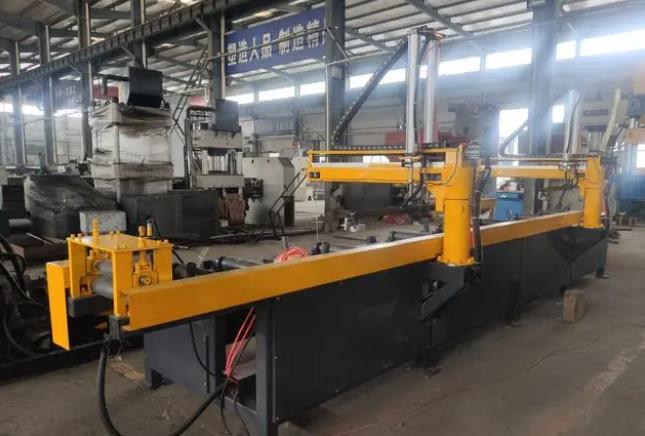

500吨矿用支护托盘全自动化生产线
矿用支护托盘全自动冲压托盘生产线设备有：电动储料架、气动磁力上料机、备料送料机、磁力送料机、液压机、模具、传出托轮、自动码垛机、扎捆机（可不配）等。整个过程仅需一人操作，即可完成，矿用支护托盘的自动抓取、自动送料、自动压制(剪切、冲孔、压型)、自动出料、自动运输，自动码垛，自动捆扎等，各工序相互协作，完成了从一块板材到成品托盘的加工过程。采用自动化冲压机器进行原材料加工和成型，自动机械化码垛，消除了人工因素的干扰和误差，保证了生产出的托盘质量稳定和一致。未来，随着技术的不断创新和发展，锚杆托盘生产线也将不断进化和完善，为矿山和地下隧道工程提供更加优质的锚杆托盘产品和服务。
矿用支护托盘全自动冲压托盘生产线的优点：
1、采用全自动化设备和流程，减少了工人的劳动强度和安全风险，降低了工作现场的危险程度，确保了工人和设备的安全。同时，在设备安全方面，锚杆托盘生产线采用先进的安全防护设施和技术，如光电安全栅、急停按钮等，有效地减少了意外事故的发生。
2、加工生产效率高，在多种型号的锚杆托盘生产线中大尺寸托盘(400*400)生产效率可达5块/min，小尺寸托盘（150*150以下）可达10块/min以上，较人工老式锚杆托盘生产方式生产效率有较大提高。
3、自动化程度高
全部采用程控系统控制，一键操作，简单培训即可掌握
4、加工范围广，精度高
锚杆托盘自动生产线可配置200吨、315吨、400吨、500吨、630吨、800吨、1000吨等四柱液压机，除可生产常规的碟形托盘外，还可生产U型、W型等形状托盘，适合强度600MPa以下、外形尺寸400*400mm以下、厚度30mm以下各种材质托盘。加工精度误差±2mm。

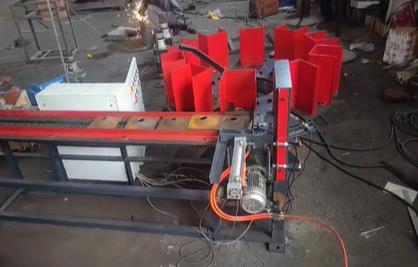

自动码垛机

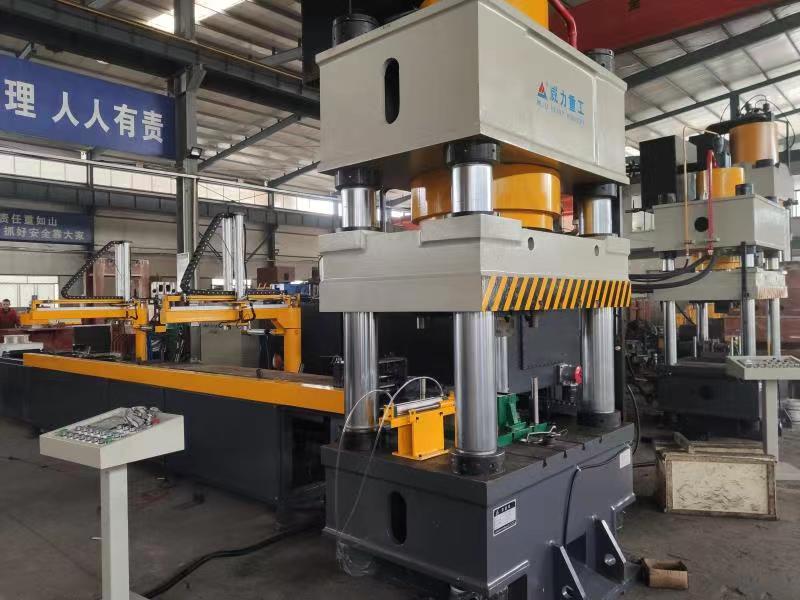

锚杆托盘液压机的选型：
如果压制300x300x20的托盘，必须选用630吨锚杆托盘液压机，吨位小了压不住来标准的尺寸形状要求。如果压制300x300x16的托盘，要是生产任务重，产量大的情况下最好也选用630吨矿用支护托盘液压机，机器吨位选大一些可以延长机器的使用寿命和减少故障率。如果用户的产量不大，预算很紧张，担心投资大的话500吨的液压机吨位可以做，500吨矿用支护托盘液压机完全可以压制270x270x14和200x200x12的托盘。如果压制150x150x10、120x120x8的锚杆托盘，可以选用的机器类型就多了，200吨和315吨锚杆托盘液压机和200吨冲床都可以做出来产品。冲床的出货效率高产量大，但是大的托盘做不了，压力不够，只能做小型号的托盘，所以用户在采购机器的时候要多方面的考虑分析，再确定选用哪种机器类型和吨位做锚杆托盘产品。现在国内大小矿区选用最多的就是630T矿用支护托盘全自动冲压托盘生产线液压机。
自动送料装置
