150x150x10锚杆托盘属于小型锚托盘，其加工生产制造需要使用合适的冲压机，常用有冲床、液压机。锚杆托盘液压机按照其结构又分为四柱式锚杆托盘液压机、框架式锚杆托盘液压机两种。文中是一款400吨框架式锚杆托盘液压机生产线，用于冲压150x150x10锚杆托盘，自动化程度高，速度快，可一分钟出8-10块左右。采购定做锚杆托盘模具、锚杆托盘液压机、自动送料机等锚杆托盘自动化生产线设备可咨询山东威力重工张经理：18306370898（可加微信）

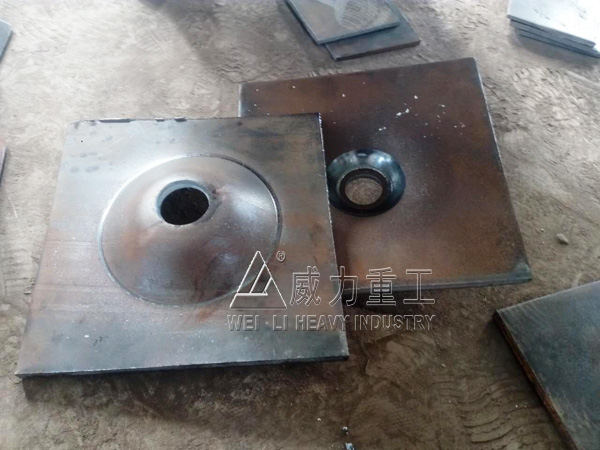

冲压成型150x150x10锚杆托盘

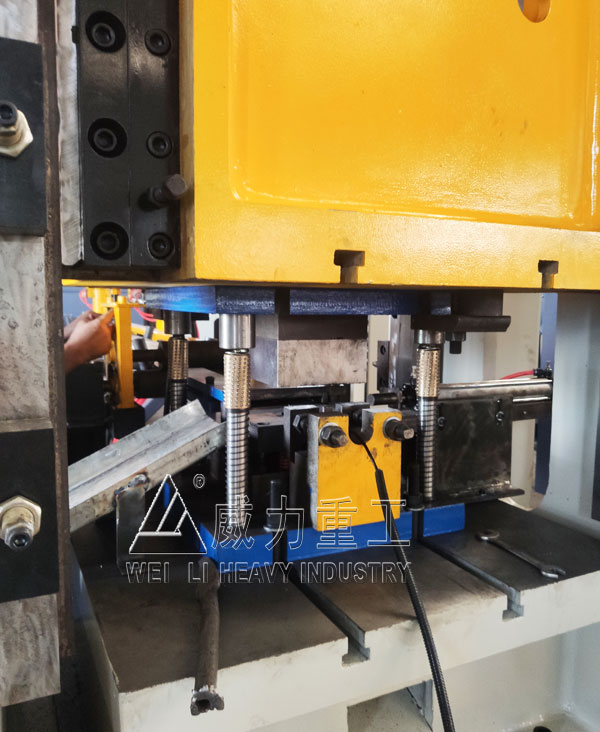

150x150x10锚杆托盘模具：
分为上部分和下部分。在上半部分中，压力机以及支撑件的滑块彼此相连，而支撑件以及连接件通过固定螺丝联系起来。同时，工作部件以及工作件甲、工作件乙构成统一整体。下表面是工作表面，工作表面的形状和托盘大体相同，并按照公斤啊技术形式进行加工。在工作件中心位置进行钻孔，起到安装钻孔钻头的作用。
在150x150x10锚杆托盘模具下半部分，压力机以及支撑件的工作台彼此连接，而工作件包括工作件甲、乙两个部分，并甲应放在乙上部。在螺杆作用下，将工作件以及支撑件连接起来。这里，螺丝主要起到确保水平方向不会发生移动的固定作用，并将上下部分移动控制在技术范围内。

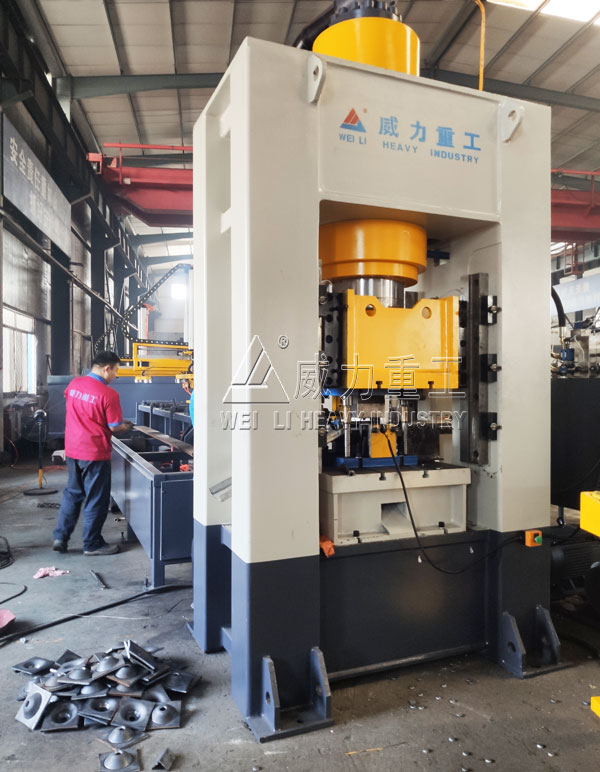

400吨框架式锚杆托盘液压机结构特点：
1、400吨框架式锚杆托盘液压机采用整体框架式，冲压剪切一次成型，效率高、安全系数高、节约人力成本。
2、框架结构，机身刚性好。滑块采用四角八面导轨导向，调整精度高、抗偏载能力强。
3、400吨框架式锚杆托盘液压机滑块下行速度快，工作台面大，具有上滑块和下液压垫的反拉伸功能，工艺范围广
4、整体结构由上横梁、滑块、工作台、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块和工作台采用优质钢板焊接而成，焊后经高频振动消除焊接应力，液压机的立柱为优质45#钢，表面中频淬火并镀铬处理。
5、400吨框架式锚杆托盘液压机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。
6、400吨框架式锚杆托盘液压机的工作台与滑块上均有T形槽，便于用户模具安装。
